Projektet med Frederikshavn Gl. Station som Fremo-model tager sin tid, må sige – særligt på grund af en længere periode som hårdt arbejdsramt – men undervejs har der dog været lidt tid til at bygge flere husmodeller. Disse viser jeg billeder af ved en senere lejlighed.

Jeg er så småt ved at være klar til at gå i gang med bygningen af selve modulerne – alt er tegnet til mindste detalje i AutoCAD – nu er næste skridt den praktiske udførelse.

Jeg har i AutoCAD tumlet lidt med en løsning med hensyn til ben.
Først var jeg (som nævnt her) lidt ”lun” på de sammenfoldelige X-Haxn ben, men efter at have ”vendt skråen” et par gange var det alligevel de traditionelle lodrette ben, der ”vandt”.

Det er i første omgang blevet til denne proto-type – som passer til 4 forskellige bordhøjder.
Benene er lavet således, at de kan ”foldes” sammen til en ”pakke”, som indeholder 2 stk. ben til 1 stk. modul, og som kan samles på få minutter.

Som nævnt i ovenstående tråd er benene lavet af 25 x 50 mm høvlet forskalling - der er nogenlunde knastfrit.
Pladestykkerne er 8 mm krydsfiner af den almindeligt gængse slags fra byggemarkederne (Radiata Pine).
For at spare vægt skal der nok bores nogle huller - men jeg vil lige i første omgang vurdere styrken af dem i deres nuværende form.

En af fordelene ved at lave benene todelte ligesom her er blandt andet, at det er noget lettere at finde høvlet forskalling med tilstrækkeligt langt mellem knasterne til, at det kan fremstilles stykker på 800 mm og 697 mm, som i det aktuelle tilfælde - end hvis benene skulle laves i ét stykke i "fuld" længde.

Når benene samles, kan man vælge at samle dem sådan at bordhøjden matcher:
Fremo: 1300 mm
DMJU: 1010 mm
Modultoget / Foreningen Toget: 920 mm
Modulsammenslutningen: 850 mm
(Ved nogen eventuelt om der findes flere ”standardiserede” bordhøjder?).

Benene samles lidt på samme måde som IKEA-møbler – f.eks. med en tilsvarende unbrako-nøgle fra førnævnte.
Skruerne er netop panhovedskruer til møbelbrug, og de skrues i gevindbøsninger med tilsvarende gevind (M6).

Alle skruer, gevindbøsninger og stillefødder er købt hos Beslagsmanden.dk i Spøttrup – det er ting af god tysk kvalitet, og som møbelfabrikkerne bruger i deres produktion – og her er der mulighed for os private at kunne købe ind til "grossist-pris", dvs. til rigtig billig penge.

Mit Minolta-kamera er p.t. i udu, så nedenfor ses et par grumsede billeder (taget med mobiltelefon) til illustration af princippet:

[image]

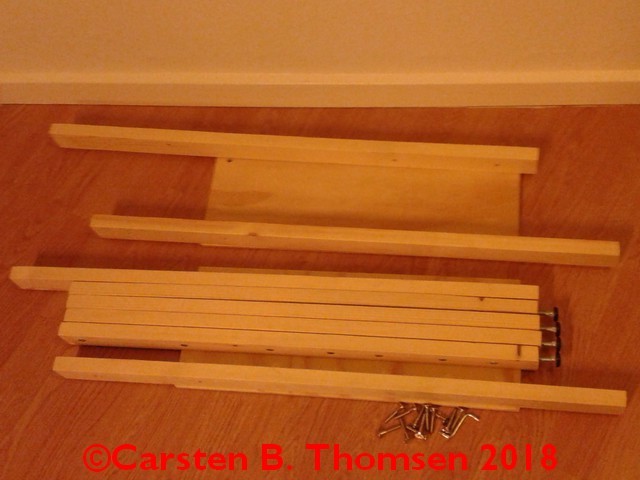

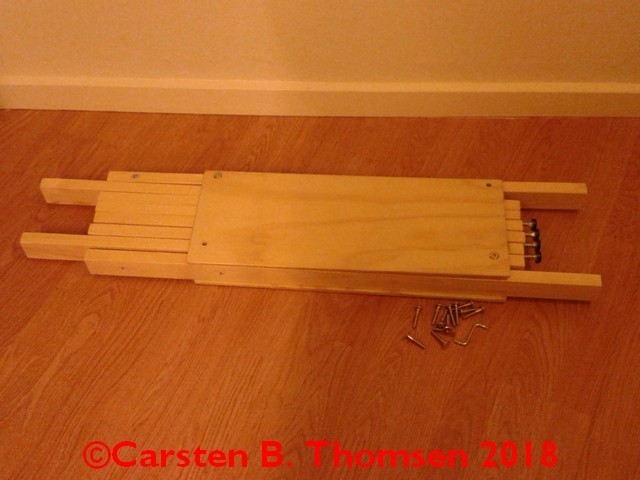

1 stk. "pakke" med 2 stk. ben til 1 stk. modul (her 500 mm) + 12 møbelskruer + dertil passende unbrako-nøgle fra saml-selv-møbler


[image]

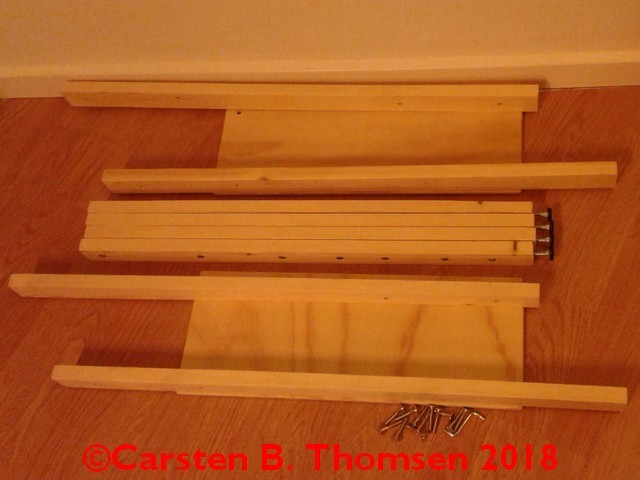

"Top" og "bund" af pakken består hver af et "halvsamlet" "overben"


[image]
Og mellem disse to er der plads til de i alt 4 "underben"


[image]

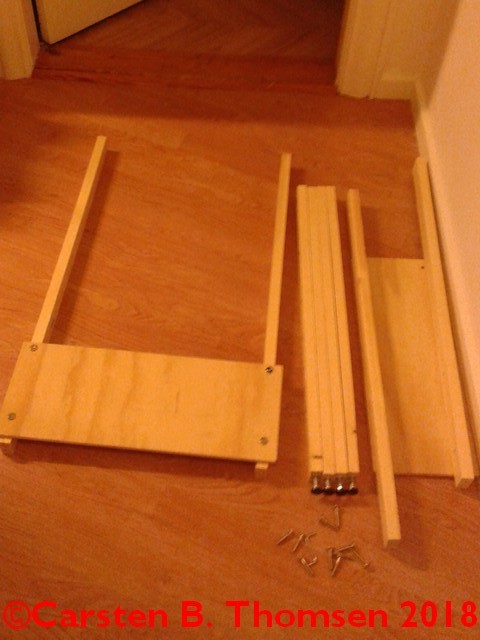

Her ses det ene "overben" nogenlunde "udfoldet"


[image]

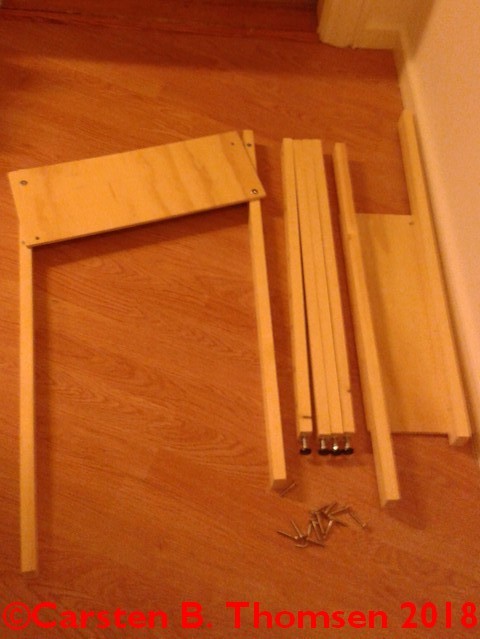

Det ene "overben" samlet med skruer


[image]

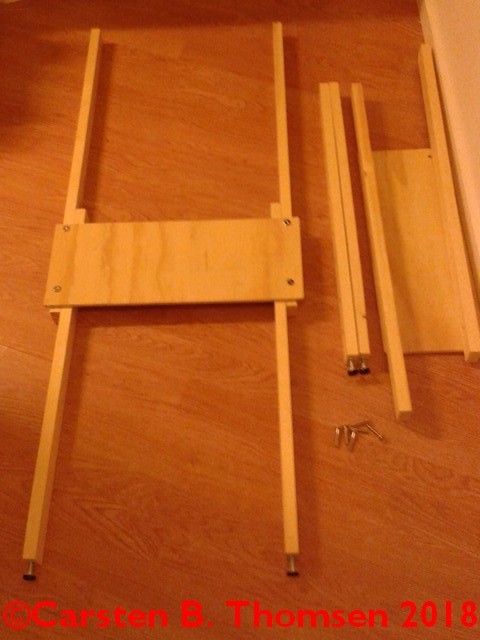

Her er "underbenene" skruet på, så modulbenet passer til 1300 mm bordhøjde


[image]
Begge ben færdigsamlede - det tager ikke mange minutter


[image]

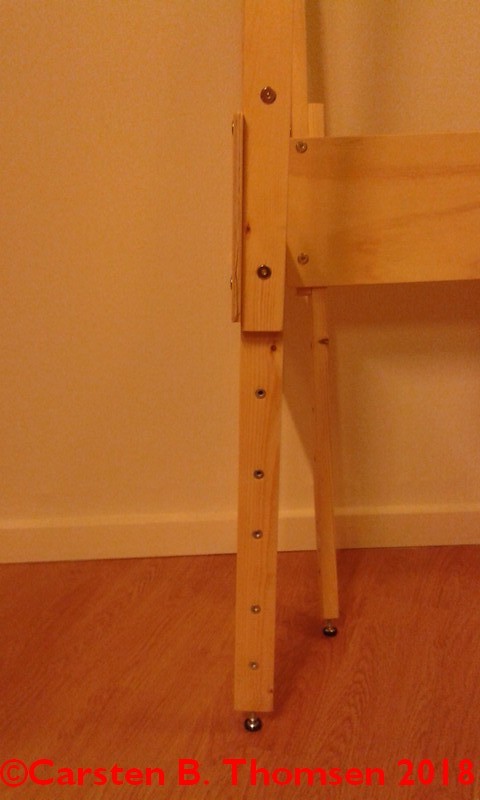

Her ses det ene modulben fra siden, så de gevindbøsninger, der bruges ved de øvrige 3 bordhøjder (1010 mm, 920 mm og 850 mm), kan ses


Umiddelbart virker benene meget stabile og solide - men det må komme an på en prøve i praksis.

--
