Nye litreringer til Heljans P-vogn?

af Morten Flindt Larsen, København K, 21/1 2024, 22:49 (256 dage siden)
redigeret af Morten Flindt Larsen, 21/1 2024, 23:06

Hejsa,

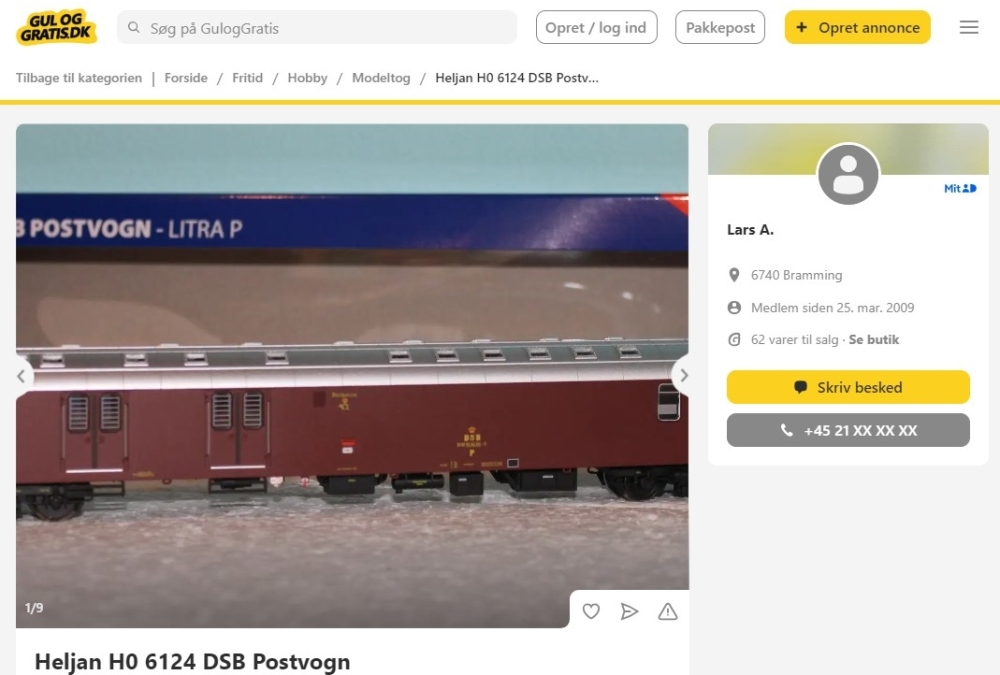

Er der nogen der ved, om/hvem der producerer påskrifter i den rigtige størrelse til Heljans brune P-vogn? Heljans egen litrering er jo for stor og teksten "Postkontor" med posthonet virker for lille. Postskrifterne på vangen ser nogenlunde ud. Og brevindkastet skulle da vist forøvrigt være gult?

[image]

[image]

--
Med vanlig venlig hilsen
Morten F. Larsen
Institut for teoretisk Modeljernbane

Nye litreringer til Heljans P-vogn?

af peterw, 22/1 2024, 06:40 (256 dage siden) @ Morten Flindt Larsen

Hej Morten,


Er der nogen der ved, om/hvem der producerer påskrifter i den rigtige størrelse til Heljans brune P-vogn? Heljans egen litrering er jo for stor og teksten "Postkontor" med posthonet virker for lille. Postskrifterne på vangen ser nogenlunde ud. Og brevindkastet skulle da vist forøvrigt være gult?

[image]

[image]

Hmm ja, det ser der da ud til at være noget om...

Jeg har taget et hurtigt kig i kataloget hos KM-text - de har "overgangslitreringer" til litra P epoke IVa, måske kan det bruges?

(Jeg har ikke set det konkrete ark så jeg ved ikke om alt det efterspurgte er med... Men jeg tænker der er en god chance, for mon ikke KM er leverandør af dekaler til de mange fine småserie-postvogne fra DF modeltog?)

Mvh
Peter W

Nye litreringer til Heljans P-vogn?

af Morten Flindt Larsen, København K, 22/1 2024, 11:27 (255 dage siden) @ peterw

Hej Peter

Tak for hjælpen. 😊

--
Med vanlig venlig hilsen
Morten F. Larsen
Institut for teoretisk Modeljernbane

Nye litreringer til Heljans P-vogn?

af MO 568, 31/1 2024, 17:57 (246 dage siden) @ Morten Flindt Larsen

Jeg er blevet opmærksom på dette opslag og finder at det er nødvendigt at kvantificere de antagelser som Morten fremfører.

1. Tekst POSTKONTOR.
Ifølge Scandias tegninger skal denne tekst være 114 mm svarende til 1,31 mm i 1:87.
Påskriften på modellen måler: 1,15 mm. Den er altså 0,16 mm for lille.

2. Brevindkast skulle være gult?

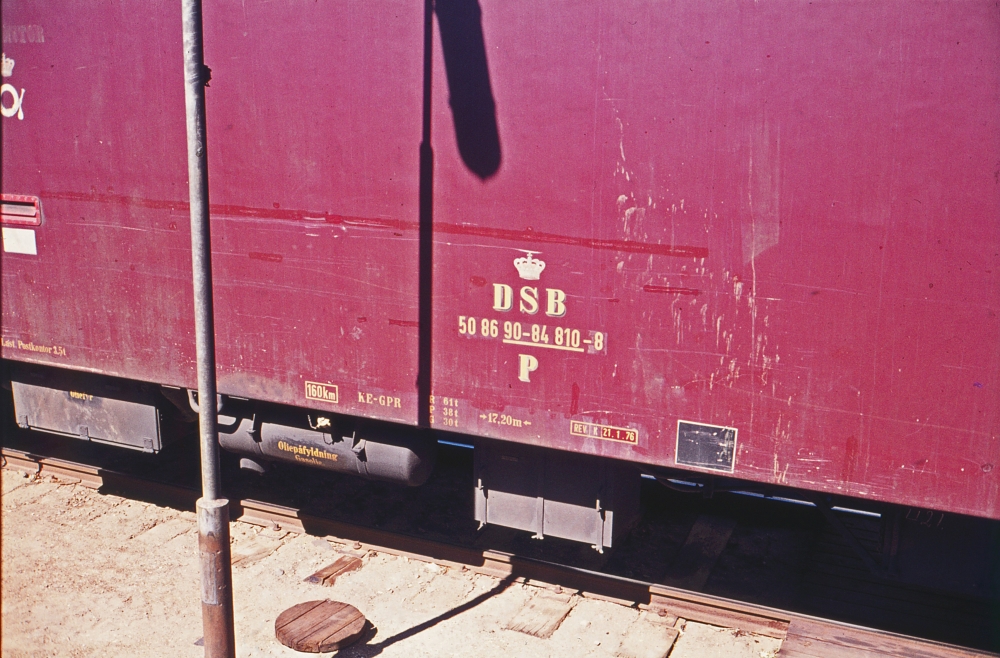

Foto fra Georg Schmidt viser at brevindkastet skal være rødt.

[image]

3.) Litrering.
På grund af divergerende skrifthøjder på Scandias hovedtegninger til litra P, er Scandia tegning 61 113 2 ”Påskrifter på vognside litra B” (overgangslitrering) anvendt som for forlæg til påskriften.
Ifølge den skal påskriften målt fra underkant af kronen til underkant af P være 480 mm svarende til 5,52 mm i 1:87.
Påskriften på modellen måler 6,35 mm, og påskriften er altså 0,83 mm for høj.

Thomas Albøg Olsen

Nye litreringer til Heljans P-vogn?

af UTJ, 31/1 2024, 19:57 (246 dage siden) @ MO 568
redigeret af UTJ, 31/1 2024, 20:02

3.) Litrering.
På grund af divergerende skrifthøjder på Scandias hovedtegninger til litra P, er Scandia tegning 61 113 2 ”Påskrifter på vognside litra B” (overgangslitrering) anvendt som for forlæg til påskriften.
Ifølge den skal påskriften målt fra underkant af kronen til underkant af P være 480 mm svarende til 5,52 mm i 1:87.
Påskriften på modellen måler 6,35 mm, og påskriften er altså 0,83 mm for høj.

Nu ved jeg ikke hvordan det ser ud, men et skyggebogstav i “DSB” og “P” er 113 mm højt excl skygge i 1:1. Selve vognnummeret skal være 80 mm højt i 1:1. Stregtegningerne til bogstaverne har jeg tegnet op i sin tid og de ligger bl.a. på jernbanekilder.dk. I øvrigt har Heljan tonsvis af korrekte forlæg liggende, inkl et korrekt “Postkontor”, senest i forbindelse med en DA-vogn :-)

--
ئۇلغىك

Nye litreringer til Heljans P-vogn?

af Morten Flindt Larsen, København K, 31/1 2024, 20:52 (246 dage siden) @ MO 568

Jeg er blevet opmærksom på dette opslag og finder at det er nødvendigt at kvantificere de antagelser som Morten fremfører.

1. Tekst POSTKONTOR.
Ifølge Scandias tegninger skal denne tekst være 114 mm svarende til 1,31 mm i 1:87.
Påskriften på modellen måler: 1,15 mm. Den er altså 0,16 mm for lille.

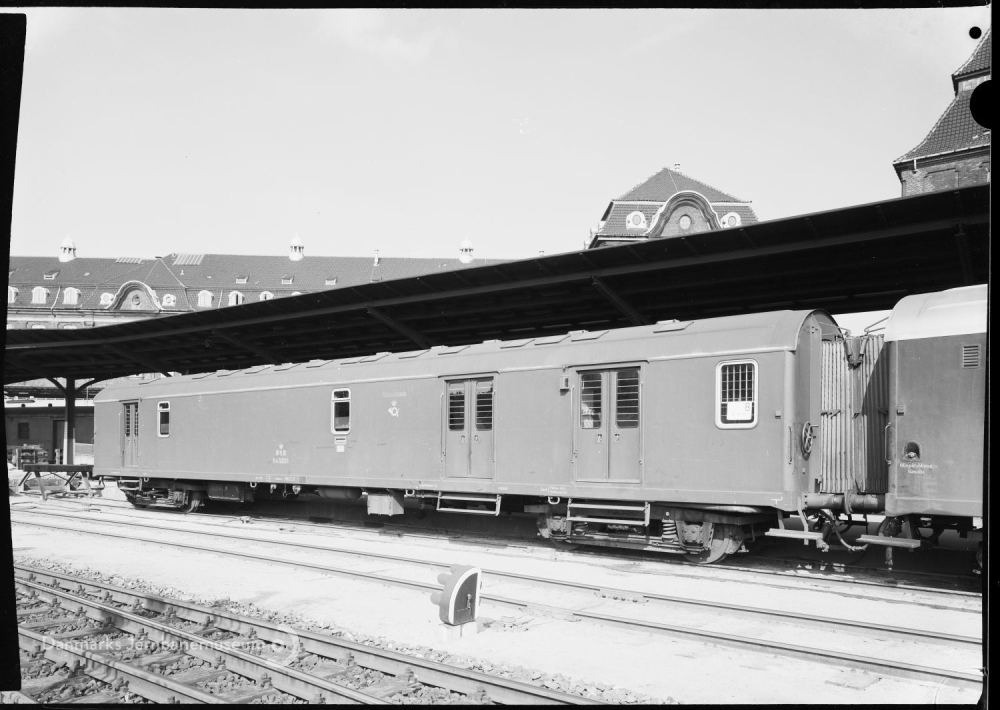

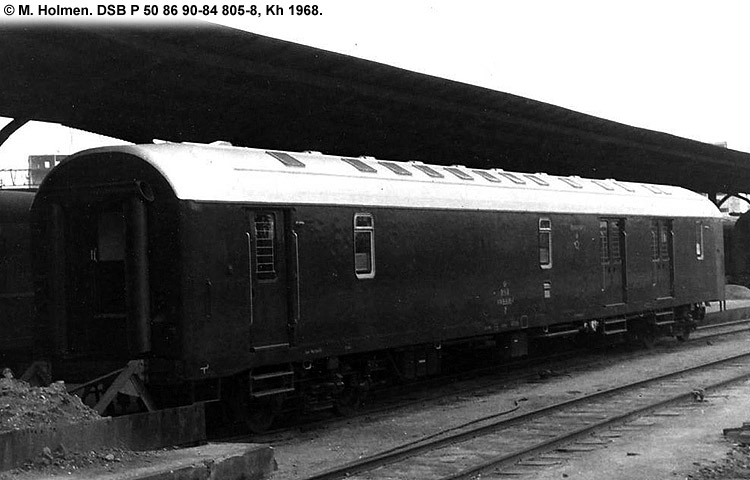

Nu er modellen vel ment som værende en model af et forbillede og ikke af en tegning, som ikke er en påskriftstegning til den aktuelle vogn? Jeg tvivler på, at Scandias tegner har været så præcis, når det ikke drejer sig om en påskrifttegning. På M. Holmens foto nedenfor ses den faktiske placering og dermed også størrelsen på påskrifterne. På forbilledet sidder toppen af kongekronen lidt under underkanten af vinduerne...

[image]

[image]

... og på modellen sidder toppen af kongekronen i underkanten af vinduerne. Jeg nøjes med at konstatere, at dette forhold har Heljan ikke ramt.

2. Brevindkast skulle være gult?
Foto fra Georg Schmidt viser at brevindkastet skal være rødt.

Var det også rødt, da vognene blev leveret? På Holmens sort/hvide foto ser brevindkastet ikke ud til at have samme røde farve som vognkassen, men det kan være lysindfaldet, der snyder. Brevindkast på burepostvogne var inkl. rammen traditionelt gule, som på denne DD-vogn fotograferet i 1968. Hvad mener forummets øvrige medlemmer? Ligger nogen inde med fotos af P-vogne som nye, hvor brevindkastet er gult (eller rødt)? Det er ikke for at insektformere men alene ment som en hjælp til dem, der gerne vil forfine deres model.

[image]

3.) Litrering.
På grund af divergerende skrifthøjder på Scandias hovedtegninger til litra P, er Scandia tegning 61 113 2 ”Påskrifter på vognside litra B” (overgangslitrering) anvendt som for forlæg til påskriften.
Ifølge den skal påskriften målt fra underkant af kronen til underkant af P være 480 mm svarende til 5,52 mm i 1:87.
Påskriften på modellen måler 6,35 mm, og påskriften er altså 0,83 mm for høj.

Se mit svar under 1. Med tre tekstlinjer og en kongekrone kan det muligvis teknisk være svært at få teksten justeret(komprimeret, så den stemmer med dimensionerne på teksten på fotoet.

Thomas Albøg Olsen

--
Med vanlig venlig hilsen
Morten F. Larsen
Institut for teoretisk Modeljernbane

Nye litreringer til Heljans P-vogn?

af Ole M. Nielsen ⌂, 3/2 2024, 12:28 (243 dage siden) @ Morten Flindt Larsen

2. Brevindkast skulle være gult?
Foto fra Georg Schmidt viser at brevindkastet skal være rødt.


Var det også rødt, da vognene blev leveret? På Holmens sort/hvide foto ser brevindkastet ikke ud til at have samme røde farve som vognkassen, men det kan være lysindfaldet, der snyder. Brevindkast på burepostvogne var inkl. rammen traditionelt gule, som på denne DD-vogn fotograferet i 1968. Hvad mener forummets øvrige medlemmer? Ligger nogen inde med fotos af P-vogne som nye, hvor brevindkastet er gult (eller rødt)? Det er ikke for at insektformere men alene ment som en hjælp til dem, der gerne vil forfine deres model.

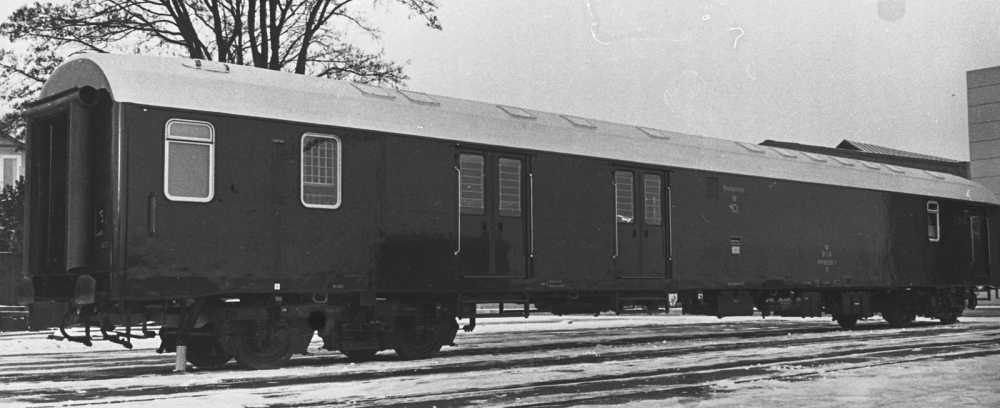

På dette Scandia-foto fra september 1968 ser brevindkastet IKKE ud til at være gult, så jeg vil mene at modellens røde brevindkast er korrekt.

[image]

--
Ole M. Nielsen
www.godsvogne.dk

Nye litreringer til Heljans P-vogn?

af Morten Flindt Larsen, København K, 3/2 2024, 15:16 (243 dage siden) @ Ole M. Nielsen

Hej Ole,

Tak! Så blev det definitivt bragt på plads med et samtidigt foto. :-) :-) :-)

--
Med vanlig venlig hilsen
Morten F. Larsen
Institut for teoretisk Modeljernbane
